Guide : Vis relieuse : à quoi sert-elle et comment la choisir ?



    Guide

Introduction

La vis relieuse est une fixation composée d’une vis mâle et d’une douille femelle qui se vissent l’une dans l’autre.
Elle est notamment utilisée pour assembler proprement des panneaux, des éléments de meuble ou certaines pièces d’agencement.

Pour bien la choisir, il faut surtout vérifier l’épaisseur à assembler, la longueur utile et le diamètre de la fixation.

Sommaire

1. Qu’est-ce qu’une vis relieuse et à quoi sert-elle ?

Une vis à bois classique fonctionne en pénétrant directement dans le matériau. Son filetage prend dans le bois et assure ainsi le maintien de la fixation.

Une vis relieuse fonctionne différemment.

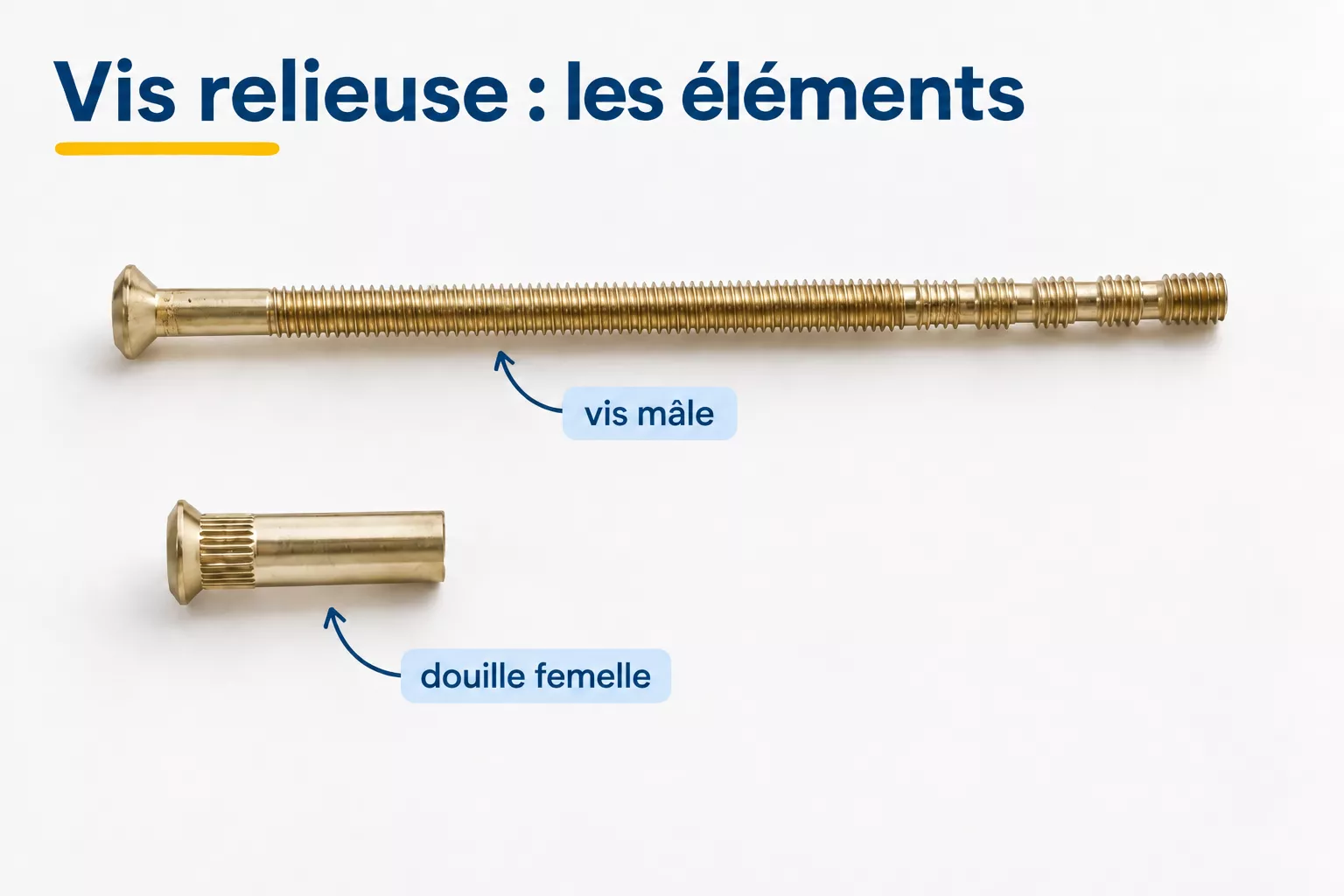

Elle est constituée de deux éléments complémentaires :

  • une vis mâle, filetée à l’extérieur ;
  • une douille femelle, creuse et filetée à l’intérieur.

Les deux parties sont placées de chaque côté des éléments à assembler puis vissées l’une dans l’autre.

Les panneaux ou les pièces se retrouvent donc serrés entre les deux têtes de la fixation.

Pourquoi utiliser une vis relieuse ?

Une vis relieuse peut par exemple servir à :

  • assembler deux panneaux de meuble ;
  • solidariser certains éléments d’agencement ;
  • fixer certaines poignées ou garnitures ;
  • assembler des plaques ;
  • réunir des catalogues, nuanciers ou échantillons avec les modèles destinés à cet usage.



Quelle différence avec un boulon ?

Le principe ressemble à celui d’un boulon : une partie filetée vient se visser dans une partie femelle.

Mais au lieu d’utiliser un écrou classique, la vis relieuse possède une douille cylindrique filetée, généralement terminée elle aussi par une tête.

Cela permet notamment d’obtenir une fixation plus discrète sur les deux faces de l’assemblage.

C’est cette combinaison vis mâle + douille femelle qui fait la particularité de la vis relieuse.

2. Comment choisir la bonne longueur ?

La longueur est l’un des critères les plus importants pour choisir une vis relieuse.

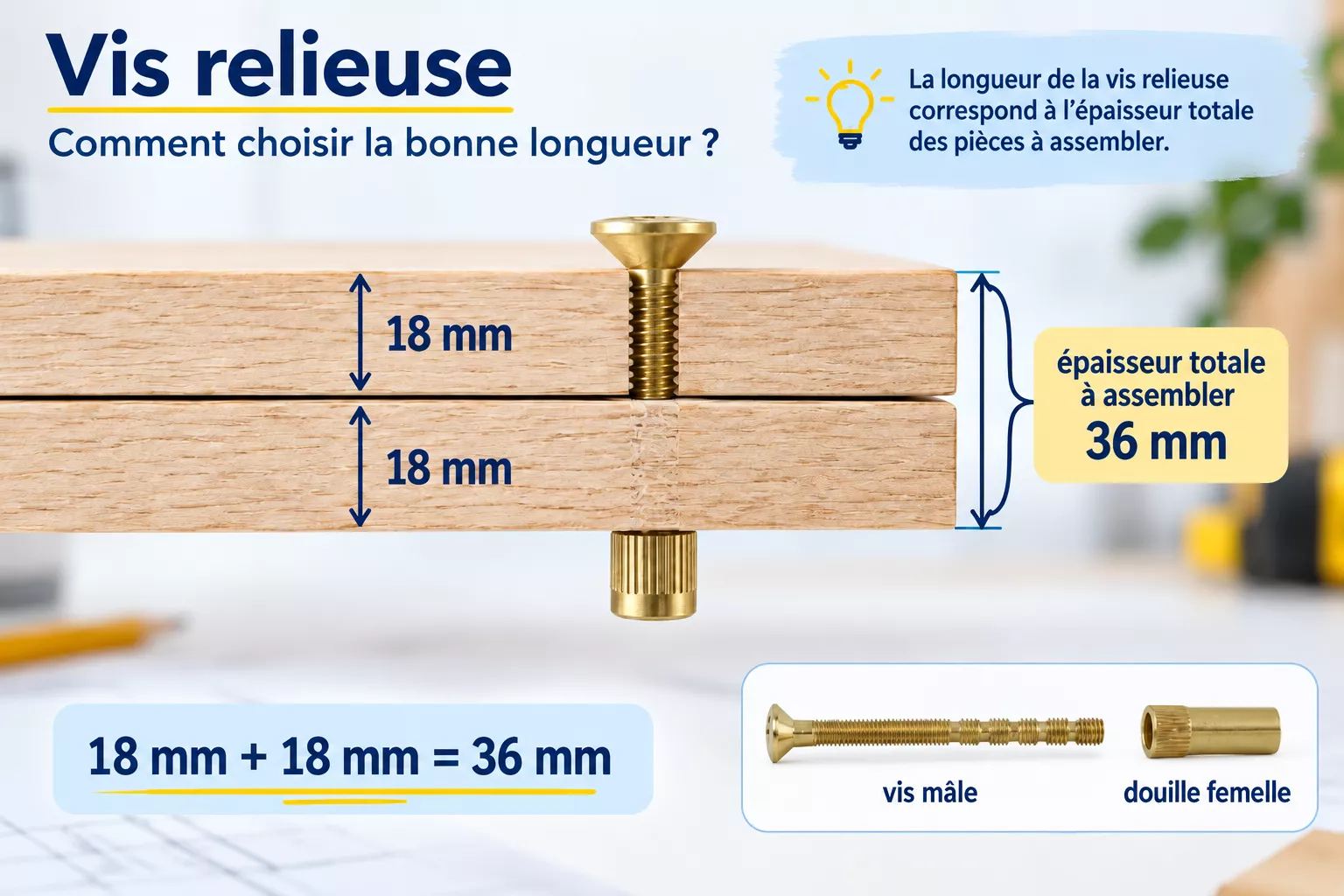

Commencez par mesurer l’épaisseur totale de toutes les pièces que vous souhaitez assembler.

Exemple : deux panneaux de 18 mm = 36 mm d’épaisseur totale à serrer.

Il faut donc choisir une vis relieuse capable de serrer correctement un assemblage de 36 mm.

Selon les fabricants, cette information peut être indiquée sous différentes appellations :

  • longueur utile ;
  • capacité de serrage ;
  • plage de serrage ;
  • épaisseur d’assemblage.


La vis mâle se visse à l’intérieur de la douille femelle. Elle peut donc entrer plus ou moins profondément selon l’épaisseur des pièces à assembler.

C’est pour cette raison qu’une même vis relieuse peut parfois convenir à plusieurs épaisseurs proches. Par exemple, si un modèle possède une plage de serrage de 30 à 40 mm, il pourra convenir à un assemblage dont l’épaisseur totale se situe entre ces deux valeurs.

Pour choisir correctement, mesurez simplement l’épaisseur totale à assembler puis vérifiez qu’elle correspond à la capacité indiquée par le fabricant.

Ne vous fiez pas uniquement à la longueur totale de la vis mâle, car une partie de celle-ci entre dans la douille lors du montage.

Si aucune capacité de serrage n’est indiquée, consultez les dimensions ou le schéma technique du fabricant.



3. Quel diamètre choisir ?

Le diamètre est important, surtout si les pièces sont déjà percées ou si vous devez réaliser vous-même le trou.

Il faut surtout vérifier trois dimensions : le diamètre du filetage de la vis mâle, le diamètre extérieur de la douille femelle et le diamètre du trou traversant. Ces mesures ne sont pas forcément identiques.

La douille femelle étant généralement plus large que la vis mâle, le trou doit être suffisamment grand pour laisser passer la douille, sans pour autant créer trop de jeu autour de la fixation.

Si les pièces ne sont pas encore percées, il faut réaliser un trou traversant. On parle ici de perçage traversant plutôt que de préperçage, car la vis relieuse ne vient pas directement se visser dans le matériau : les deux parties doivent traverser les pièces pour pouvoir se rejoindre.

Repérez donc l’emplacement de la fixation, maintenez les éléments correctement alignés puis percez bien droit avec un diamètre adapté à la douille.

Si les trous existent déjà, vérifiez simplement qu’ils sont compatibles avec la nouvelle vis relieuse.

Lors d’un remplacement, un pied à coulisse peut être pratique pour comparer le diamètre de la douille, celui du filetage et les dimensions de l’ancienne fixation.

4. Comment installer une vis relieuse ?

Le montage est assez simple lorsque les dimensions sont adaptées.

Commencez par positionner correctement les éléments à assembler.

Si aucun trou n’est présent, réalisez d’abord le perçage traversant décrit précédemment.

Ensuite :

  1. insérez la douille femelle d’un côté de l’assemblage ;
  2. placez la vis mâle de l’autre côté ;
  3. engagez doucement le filetage ;
  4. vissez les deux parties l’une dans l’autre ;
  5. poursuivez jusqu’à ce que les deux têtes maintiennent correctement les pièces.

Selon le modèle, l’empreinte peut être fendue, cruciforme, six pans ou présenter une autre forme.

Utilisez toujours un tournevis, une clé ou un embout exactement adapté à l’empreinte afin de ne pas l’endommager.

Sur certaines vis relieuses, il est également nécessaire de maintenir une extrémité pendant que l’on serre l’autre, afin d’éviter que tout l’ensemble tourne.

Il n’est pas nécessaire de serrer très fortement.

L’objectif est d’obtenir un assemblage ferme et sans jeu, sans écraser ni marquer les panneaux.

Vous avez ajouté ce produit dans votre panier :

5. Dans quels cas utiliser une vis relieuse plutôt qu’une vis classique ?

La vis relieuse est particulièrement adaptée lorsque vous avez accès aux deux faces de l’assemblage.

Avec une vis classique, le filetage vient généralement prendre directement dans l’une des pièces.

Avec une vis relieuse, les éléments sont au contraire pris entre les deux parties de la fixation.

Ce système peut être intéressant lorsque vous souhaitez :

  • pouvoir démonter facilement l’assemblage ;
  • réaliser une fixation traversante ;
  • obtenir une finition relativement propre des deux côtés ;
  • assembler deux panneaux sans créer directement de filetage dans le matériau ;
  • remplacer facilement la fixation si nécessaire.

Prenons l’exemple de deux panneaux de meuble placés l’un contre l’autre : la vis relieuse traverse les deux panneaux et les maintient serrés entre ses deux têtes.

En revanche, si vous n’avez accès qu’à un seul côté du support, ce type de fixation n’est généralement pas adapté.

Une vis classique, une cheville ou un autre système de fixation sera alors plus approprié.



6. Les erreurs à éviter

Le principe d’une vis relieuse est simple, mais certaines erreurs peuvent empêcher un montage correct.

Évitez notamment de :

  • choisir la longueur sans mesurer l’épaisseur totale à assembler ;
  • confondre la longueur totale de la fixation avec sa plage de serrage ;
  • percer uniquement au diamètre de la vis mâle sans tenir compte de la douille ;
  • réaliser un trou beaucoup trop large, ce qui créerait du jeu ;
  • associer une vis et une douille dont les filetages ne correspondent pas ;
  • engager les deux parties de travers ;
  • serrer excessivement au risque d’abîmer le matériau ;
  • commander une nouvelle vis relieuse uniquement en vous fiant à son apparence.

Lors d’un remplacement, conservez si possible l’ancienne fixation.

Vous pourrez ainsi comparer plus facilement la longueur, le diamètre, le filetage et la forme des têtes.

Conclusion

Une vis relieuse est une fixation composée d’une vis mâle et d’une douille femelle qui se vissent l’une dans l’autre.

Sa principale particularité est de permettre un assemblage traversant et démontable, sans que la vis ait besoin de prendre directement dans le matériau.

Pour choisir le bon modèle, commencez par mesurer l’épaisseur totale des éléments à assembler afin de déterminer la longueur ou la plage de serrage nécessaire.

Vérifiez ensuite le diamètre extérieur de la douille et le diamètre du trou traversant.

Si les pièces ne sont pas déjà percées, il faudra réaliser un perçage traversant suffisamment large pour laisser passer la douille femelle.

Une fois ces dimensions vérifiées, la vis relieuse constitue une solution pratique pour réaliser un assemblage propre, solide et facilement démontable.
