Guide : Embout PH, PZ ou Torx : comment choisir le bon embout de vissage ?
Introduction
Lorsque vous utilisez une visseuse, choisir le bon embout est essentiel. Un embout mal adapté peut glisser dans la tête de vis, abîmer l’empreinte ou rendre le vissage beaucoup plus difficile.
Les mentions PH, PZ ou Torx correspondent à différentes formes d’empreintes. Il faut ensuite choisir la bonne taille : PH2, PZ2, T20, T25…
Avant de visser, le premier réflexe est donc simple : regarder la forme de la tête de vis et utiliser l’embout qui s’y adapte précisément.
Sommaire
- 1. À quoi sert un embout de vissage ?
- 2. PH, PZ ou Torx : quelles différences ?
- 3. Comment reconnaître l’empreinte de sa vis ?
- 4. Comment choisir la bonne taille d’embout ?
- 5. Pourquoi l’embout ripe ou abîme la vis ?
- 6. Les erreurs à éviter
1. À quoi sert un embout de vissage ?
L’embout de vissage est la petite pièce métallique installée sur une visseuse ou un porte-embout. Son extrémité vient prendre place dans la tête de la vis afin de transmettre la rotation de l’outil.
La forme creusée dans la tête de la vis s’appelle l’empreinte.
Il existe de nombreuses empreintes. Parmi les plus courantes en bricolage, on retrouve notamment :
- Phillips, identifié par PH ;
- Pozidriv, identifié par PZ ;
- Torx, généralement identifié par T ou TX.
Le bon embout doit correspondre à la forme mais aussi à la taille de l’empreinte. Une empreinte PH2 demande par exemple un embout PH2 : utiliser simplement « un embout cruciforme » qui semble rentrer n’est pas toujours suffisant.
2. PH, PZ ou Torx : quelles différences ?
Les empreintes PH et PZ sont toutes les deux cruciformes. C’est principalement pour cette raison qu’elles sont souvent confondues.
Le Phillips (PH) présente une croix principale à quatre branches. Les flancs de l’empreinte et de l’outil sont légèrement coniques. Ce profil peut avoir davantage tendance à repousser l’outil vers l’extérieur lorsque le couple de serrage augmente.
Le Pozidriv (PZ) ressemble au Phillips, mais sa géométrie est différente. Il a été conçu avec des flancs plus parallèles afin d’améliorer la transmission du couple et de limiter cette tendance à l’éjection de l’outil.
Le Torx est beaucoup plus facile à reconnaître : son empreinte présente une forme d’étoile à six lobes arrondis. Ce profil offre une bonne transmission du couple et résiste mieux au ripage lorsqu’on utilise la bonne taille d’embout.

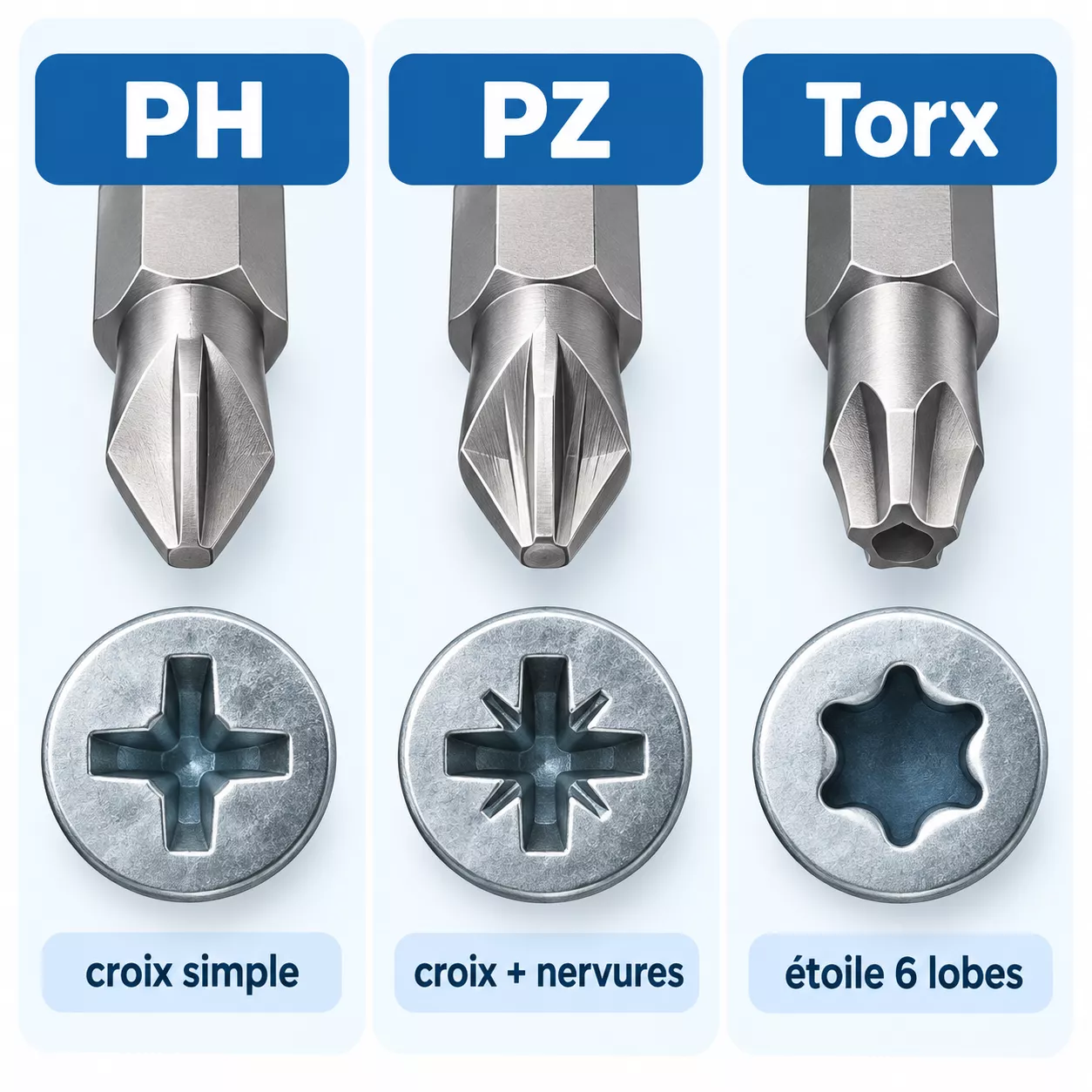

En pratique, retenez simplement :
- PH : croix simple ;
- PZ : croix ressemblant au PH, mais avec des repères supplémentaires entre les branches principales ;
- Torx : étoile à six lobes arrondis.
PH et PZ sont donc proches visuellement, mais ce ne sont pas deux noms pour la même empreinte.
3. Comment reconnaître l’empreinte de sa vis ?
Commencez toujours par regarder directement la tête de la vis.
Une vis Phillips présente une croix principale assez simple.
Une vis Pozidriv possède également une croix, mais on distingue généralement quatre petits traits supplémentaires placés en diagonale entre les quatre branches principales. Vue de dessus, la tête paraît donc comporter une sorte de deuxième croix plus fine.
C’est souvent ce détail qui permet de différencier rapidement PH et PZ.
Cette distinction est importante. Un embout Phillips peut sembler entrer dans une empreinte Pozidriv, mais il peut conserver du jeu. À l’inverse, un embout Pozidriv n’est pas correctement adapté à une empreinte Phillips. Utiliser un profil qui ne correspond pas augmente donc le risque d’endommager l’empreinte ou l’outil.
Pour une vis Torx, l’identification est beaucoup plus simple : recherchez la forme caractéristique en étoile à six lobes.
Lorsque vous avez un doute, ne forcez pas immédiatement avec la visseuse. Essayez l’embout à la main dans la tête de vis : il doit prendre correctement place et ne pas donner l’impression de flotter dans l’empreinte.
4. Comment choisir la bonne taille d’embout ?
Une fois le type d’empreinte identifié, il reste à choisir sa taille.
Les chiffres indiqués après PH, PZ ou T correspondent aux différentes dimensions du profil. On trouve par exemple couramment :
- PH1, PH2 ou PH3 ;
- PZ1, PZ2 ou PZ3 ;
- T10, T15, T20, T25, T30 ou T40.
Il ne faut cependant pas choisir un numéro simplement parce qu’il est courant. La taille doit correspondre à la vis que vous avez devant vous.
Placez l’embout dans l’empreinte avant de commencer.
Un embout trop petit aura du jeu et ne prendra appui que sur une petite partie de la tête. Sous l’effort, il risque de tourner dans l’empreinte et de l’arrondir.
Un embout trop gros ne rentrera pas complètement dans la tête de vis.
Avec la bonne taille, l’embout doit s’enfoncer correctement dans l’empreinte, rester bien centré et présenter très peu de jeu.
Pour un débutant, ce test est souvent plus utile que d’essayer d’associer une taille d’embout à un diamètre de vis à partir d’un tableau : selon les vis et les fabricants, les combinaisons peuvent varier.
5. Pourquoi l’embout ripe ou abîme la vis ?
On dit qu’un embout ripe lorsqu’il glisse ou saute hors de l’empreinte pendant le vissage.
La première cause à vérifier est le choix de l’embout. Utiliser un PH dans une vis PZ, une taille trop petite ou un embout déjà usé réduit fortement la qualité du contact avec la vis.
Mais le problème peut également venir de la manière de visser.
Gardez la visseuse dans l’axe de la vis. Si l’embout arrive de travers, seule une partie de ses surfaces travaille correctement et il risque davantage de sortir de l’empreinte.
Avec une empreinte cruciforme, exercez également une pression suffisante vers la vis pendant le vissage, sans pour autant forcer excessivement.
Enfin, surveillez l’état de vos embouts. Les arêtes peuvent progressivement s’user, surtout lorsqu’ils sont souvent utilisés avec un couple important.
Si un embout qui fonctionnait auparavant commence à glisser sur plusieurs vis en bon état, son remplacement peut être nécessaire.
6. Les erreurs à éviter
La principale erreur consiste à choisir un embout uniquement parce qu’il semble entrer dans la vis.
Pour préserver les vis et travailler plus facilement :
ne confondez pas PH et PZ ;
- ne choisissez pas automatiquement PH2 ou PZ2 parce que ce sont des tailles courantes ;
- n’utilisez pas un embout qui présente beaucoup de jeu dans l’empreinte ;
- ne continuez pas à visser si l’embout commence à déformer la tête ;
- évitez de travailler avec la visseuse inclinée par rapport à la vis ;
- remplacez un embout dont les arêtes sont visiblement usées.
Si la tête de vis est déjà fortement abîmée, changer simplement d’embout ne suffira pas toujours. Il faut d’abord vérifier si celui-ci peut encore prendre correctement appui dans l’empreinte.
Conclusion
Pour choisir le bon embout de vissage, procédez toujours dans le même ordre : identifiez d’abord l’empreinte, puis choisissez la bonne taille.
Une croix simple correspond généralement à une empreinte Phillips (PH). Une croix accompagnée de petits repères diagonaux indique plutôt une empreinte Pozidriv (PZ). Une forme en étoile à six lobes correspond au Torx.
Une fois le profil identifié, testez l’embout dans la vis avant d’utiliser la visseuse. Il doit entrer correctement dans l’empreinte avec très peu de jeu.
Quelques secondes de vérification suffisent souvent à éviter une tête de vis abîmée et beaucoup de frustration pendant le vissage.
