Guide : Comment mesurer une charnière de meuble ?



    Guide

Introduction

Pour remplacer une charnière de meuble, il ne suffit pas de choisir un modèle visuellement proche. Le diamètre du boîtier, l’entraxe, l’embase et le type de montage doivent être vérifiés.

Dans ce guide rédigé par nos experts en quincaillerie, découvrez comment prendre les bonnes mesures avant de commander votre nouvelle charnière.

Sommaire

  1. Photographier la charnière avant de la démonter
  2. Mesurer le diamètre du boîtier
  3. Mesurer l’entraxe des fixations
  4. Identifier la position de la porte
  5. Vérifier l’embase
  6. Contrôler l’angle d’ouverture
  7. Repérer les fonctions particulières
  8. Les erreurs à éviter
  9. Conclusion

1. Photographier la charnière avant de la démonter

Commencez par prendre plusieurs photos :

  • la charnière ouverte ;
  • la fixation sur la porte ;
  • l’embase fixée sur le caisson ;
  • la porte lorsqu’elle est fermée ;
  • les éventuelles références gravées.

Une marque ou un numéro visible sur le bras de la charnière peut faciliter la recherche d’un modèle identique ou équivalent.

Conservez également l’ancienne charnière jusqu’à la fin du remplacement. Elle reste le meilleur point de comparaison.

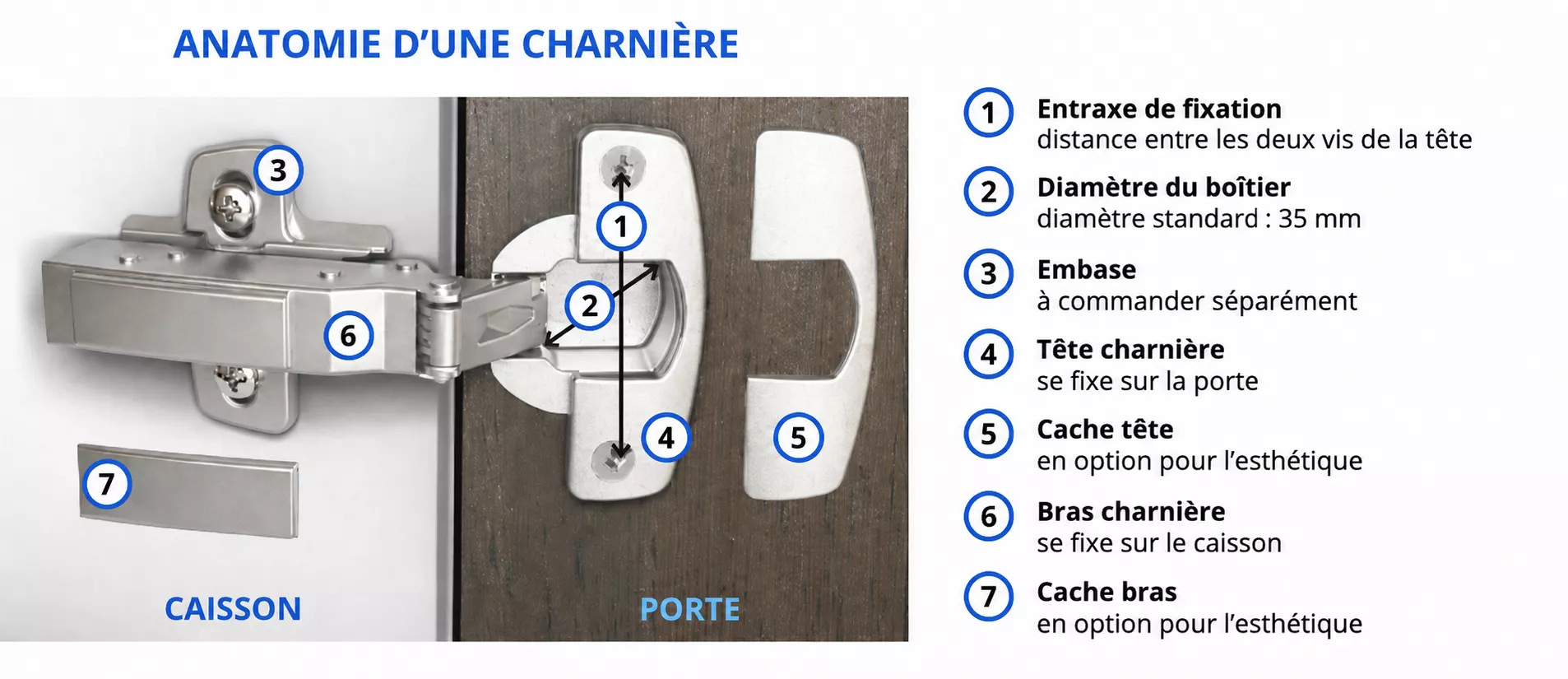

2. Mesurer le diamètre du boîtier

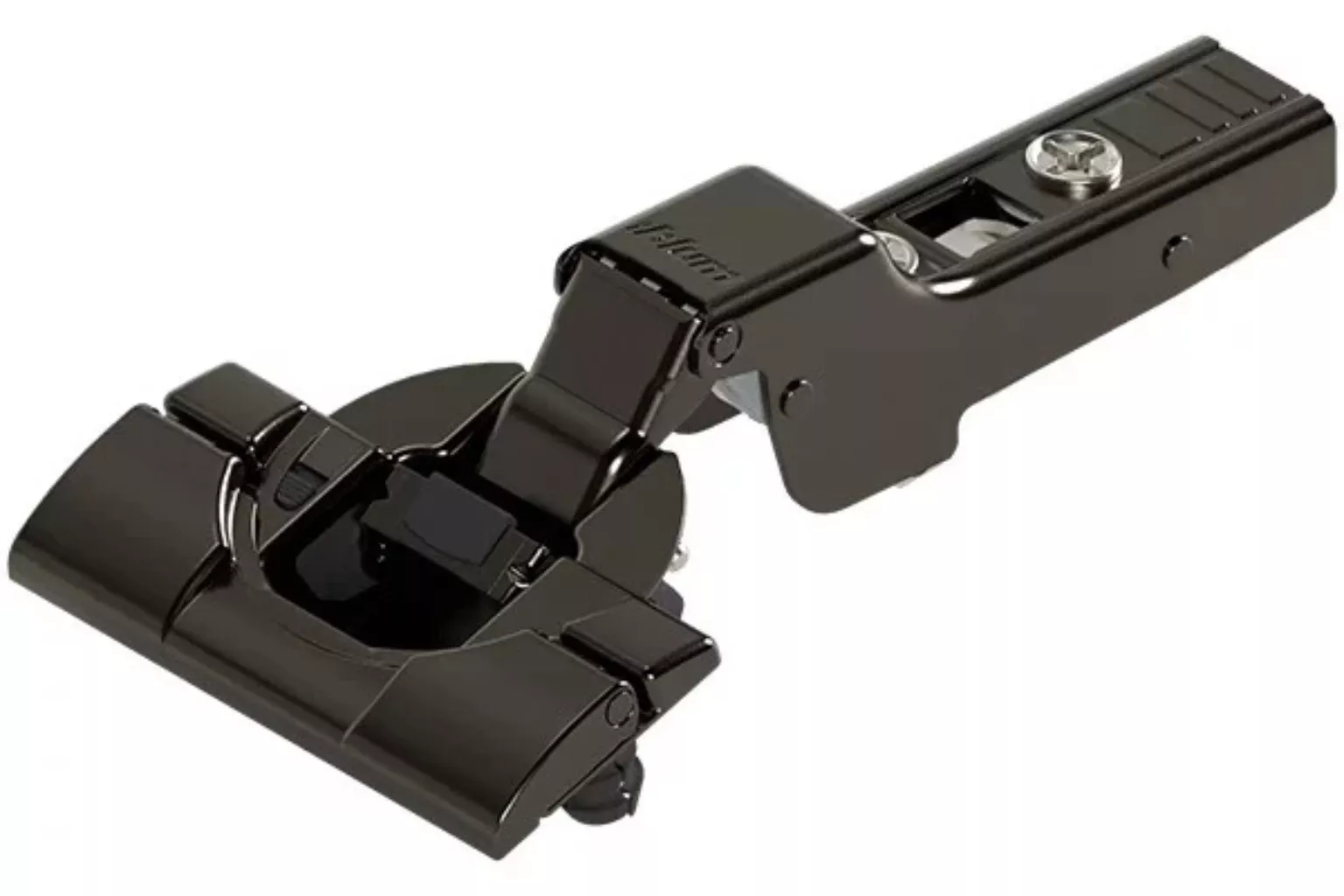

Le boîtier est la partie ronde encastrée dans la porte du meuble.

Pour mesurer son diamètre, placez un mètre ou un pied à coulisse d’un bord à l’autre, en passant par le centre.

Sur de nombreux meubles de cuisine, le diamètre est de 35 mm, mais cette dimension n’est pas universelle. Il est donc préférable de la vérifier plutôt que de la supposer.

Profitez-en pour mesurer l’épaisseur de la porte. Le boîtier de la nouvelle charnière ne doit pas être trop profond par rapport à la façade.

3. Mesurer l’entraxe des fixations

L’entraxe correspond à la distance entre les centres des deux vis ou des deux trous de fixation.

Il peut être relevé :

  • sur le boîtier fixé dans la porte ;
  • sur l’embase fixée dans le caisson.

La mesure doit toujours être prise du centre d'une vis au centre de l'autre vis.

Un entraxe différent peut obliger à réaliser de nouveaux perçages. Lorsque cela est possible, choisir un modèle aux dimensions identiques simplifie le remplacement.

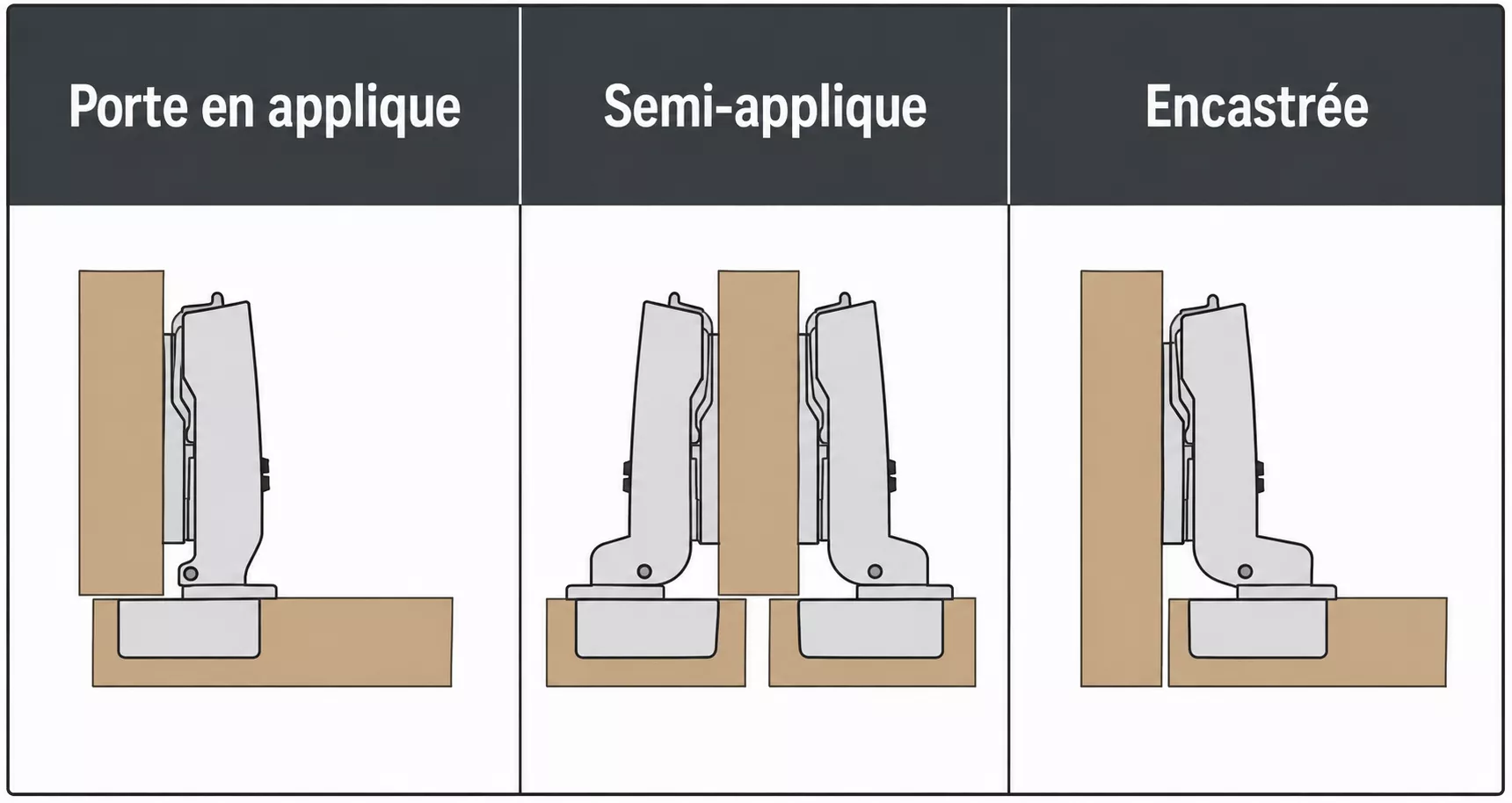

4. Identifier la position de la porte

La forme de la charnière dépend de la façon dont la porte se place sur le meuble.

Porte en applique

La porte recouvre presque entièrement le côté du caisson.

Porte semi-recouvrante

Deux portes partagent le même montant central et le recouvrent chacune partiellement.

Porte intérieure

La porte se place à l’intérieur du caisson, entre les deux côtés du meuble.

Cette vérification est essentielle. Une charnière avec un boîtier de la bonne dimension peut rester incompatible si elle ne correspond pas à la position de la porte.

5. Vérifier l’embase

L’embase est la pièce fixée sur le côté intérieur du meuble. La charnière vient s’y clipser, s’y glisser ou s’y visser.

Observez :

  • son entraxe de fixation ;
  • sa hauteur ;
  • son mode de raccordement avec la charnière ;
  • la présence éventuelle d’un système clipsable.

Une nouvelle charnière n’est pas automatiquement compatible avec l’ancienne embase, même si les deux modèles se ressemblent.

En cas de doute, il est souvent plus simple de remplacer la charnière et l’embase ensemble.

6. Contrôler l’angle d’ouverture

L’angle d’ouverture indique jusqu’où la porte peut s’ouvrir.

Une charnière standard offre généralement une ouverture adaptée aux meubles classiques. Les modèles grand angle sont surtout utilisés pour certains meubles d’angle ou lorsque l’accès intérieur doit être plus large.

Avant de commander, vérifiez :

  • l’espace disponible autour de la porte ;
  • la présence d’un mur ou d’un meuble voisin ;
  • le dégagement nécessaire pour ouvrir correctement la façade.

Il n’est pas toujours nécessaire de retrouver exactement le même angle, mais la nouvelle charnière doit rester adaptée à l’installation.

7. Repérer les fonctions particulières

Vérifiez enfin si la charnière possède :

  • un amortisseur intégré ;
  • une fermeture douce ;
  • un ressort de rappel ;
  • un montage clipsable ;
  • un système d’ouverture par pression.

Ces fonctions ne modifient pas toujours les dimensions de la charnière, mais elles influencent le confort d’utilisation.

Si vous remplacez une charnière amortie par un modèle standard, la porte pourra fonctionner, mais elle ne bénéficiera plus de la fermeture douce.

Vous avez ajouté ce produit dans votre panier :

8. Les erreurs à éviter

Pour limiter les risques d’erreur :

  • ne commandez pas uniquement à partir d’une photo ;
  • ne vous fiez pas seulement au diamètre du boîtier ;
  • n’oubliez pas d’identifier la position de la porte ;
  • vérifiez la compatibilité de l’embase ;
  • conservez l’ancien modèle jusqu’à la pose de la nouvelle charnière.

Conclusion

Pour remplacer une charnière de meuble, les principales informations à relever sont le diamètre du boîtier, l’entraxe des fixations, le type de porte et les caractéristiques de l’embase.

Quelques photos et des mesures précises suffisent généralement à éviter une erreur de commande.
